タカラトミー　ポケモン図鑑 スマホロトム修理

起動しないという症状を修理。
ボタンの長押しで起動するらしい。たしかに黒画面のままで起動しません。

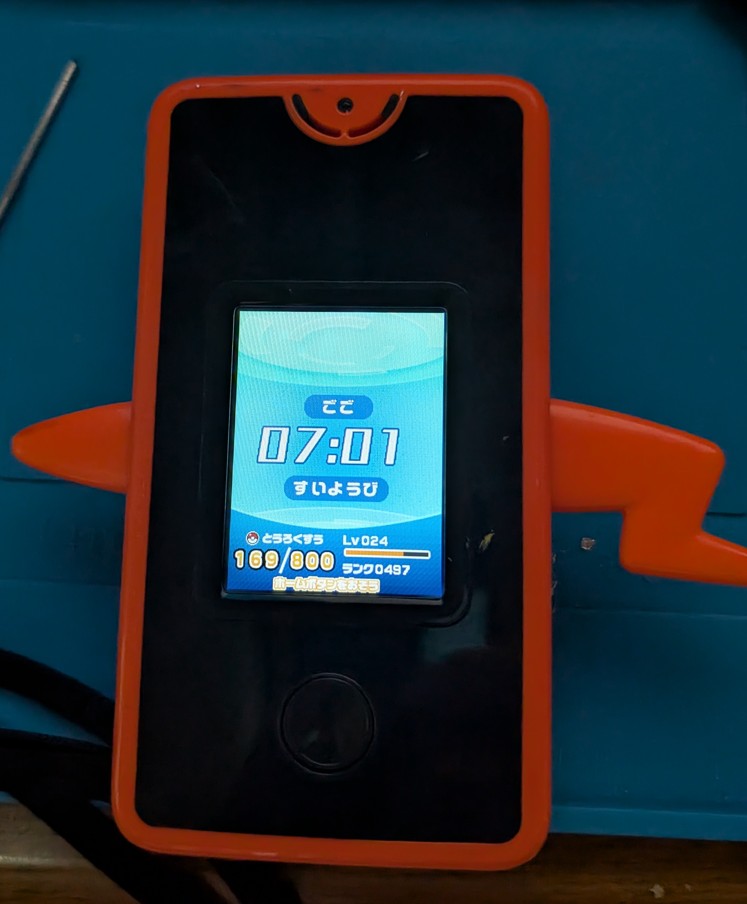

（画像は修理完成後の起動画面です）

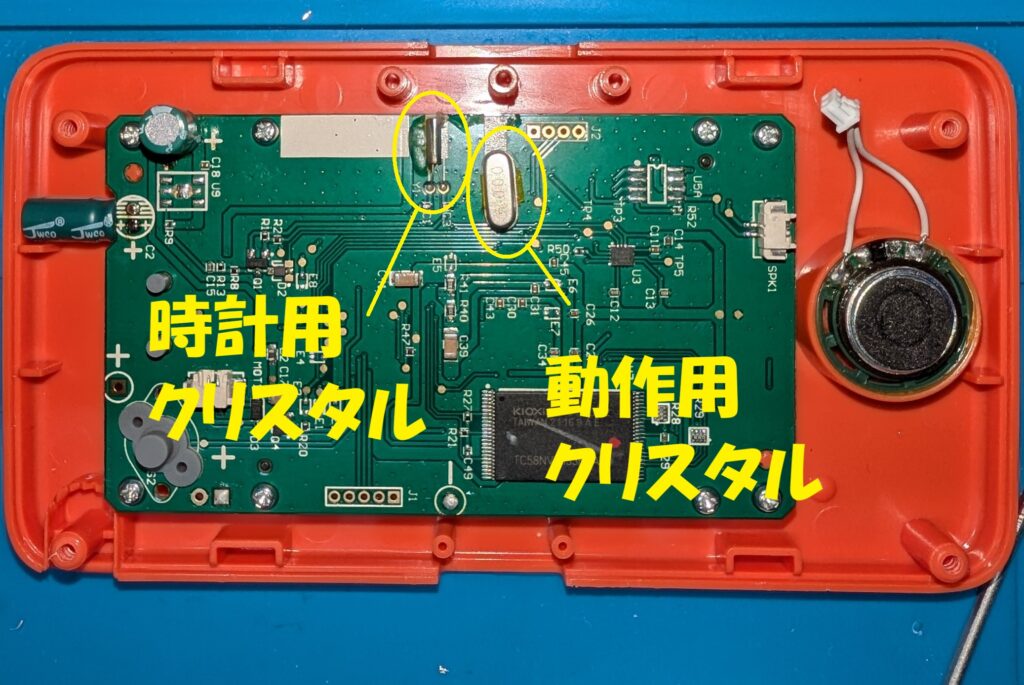

開腹すると円筒型のクリスタル（水晶発振子）が2個あって、左は kHzオーダーでおそらく時計用。右のは 12MHzでマイコンのクロック用と思われた。オシロで見ると時計用は常時発振していますが、マイコンの動作用は発振していません。ボタンの長押しをしても発振しないので動作用クリスタルの不具合とあたりを付けて交換してみる。本来は円筒形の部品がいいのだが入手性のいい長細い通常型の 12MHzを装着。このタイプだと形状的に装着の位置によってケースと干渉するので載せる位置は要注意だ。

交換後にオシロで見ると正常起動して発振も問題なしで、修理完了。クリスタル自体の良否はこの時点では分からなかったが、後日入手した周波数カウンター兼クリスタルテスターで見るとやはりNGでした。
